鍛打法蘭毛坯設備1200噸大型鍛造油壓機組成結構
鍛打法蘭毛坯屬于環形鍛件造工藝，是利用外力使鍛件原材料產生塑性變形，獲得鍛件所需的尺寸、形狀及性能的毛坯或零件的加工方法。根據鍛造法蘭毛坯的直徑大小，材質，選擇鍛造油壓機噸位。。威力重工為客戶設計定做一臺1200噸法蘭鍛造液壓機，結構采用三梁四柱油壓機設計，可鍛造生產直徑200mm法蘭盤。具體的設計特點如下：

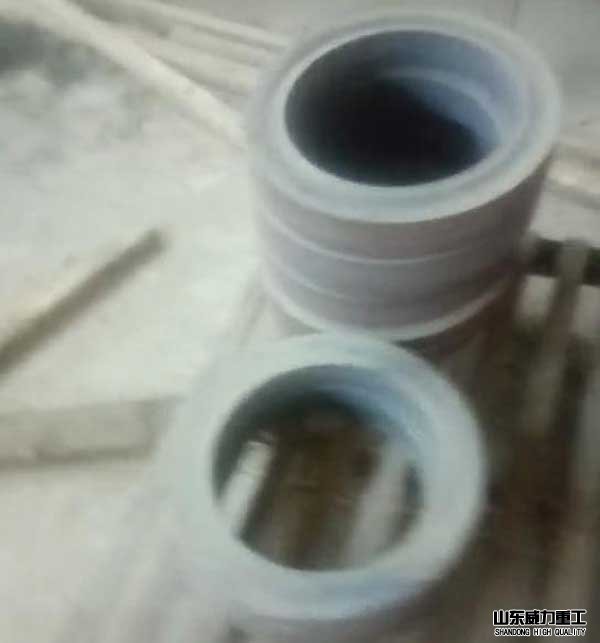

鍛打完成的法蘭毛坯
1200噸大型鍛造油壓機設計說明、技術參數：
1、設計原則
吸收國外先進的技術，結合實際使用情況及鍛造壓機的經驗，優化設計，使鍛造油壓機具有較高的技術含量；能滿足自由鍛的各種工藝要求，適應較為惡劣的工況環境。
2、設計的內容
（1）、鍛造油壓機的設計。
（2）、協助用戶完成工藝布置、外圍設施、配套工裝、基礎施工等方面的技術工作。
（3）、負責基礎圖的設計。
1200噸大型鍛造油壓機結構及特點：
1、主要本機部分、液壓部分、電器部分、潤滑部分、基礎部分組成。
2、本體部分為整個設備的執行部分。其結構采用液壓機中常見的三梁四柱式結構。上、下橫梁與立柱組成一個剛性的封閉框架，以承受液壓機的全部工作載荷。本體部分主要由主工作缸、副工作缸、回升缸、移動工作臺平拉油缸、立柱、上橫梁、下橫梁、活動橫梁、導向套、保護套、鎖緊螺母、上砧墊和補液油箱、移動工作臺等部件組成。
3、安裝時通過對四根立柱的特有電加熱，調整鎖緊螺母，實現了對立柱的預應力鎖緊緊固，保證了橫梁的平衡，確保本體部分穩定性好，可靠性高，結構牢固，抗偏載能力強。
4、立柱上安裝有上、下限程套。上限程套固定在上橫梁的下端，下限程套固定在下橫梁的上端，限制活動橫梁的行程，保護機身不受沖擊損壞。
5、活動橫梁內鑲有偏心導套，對立柱、橫梁起到了保護作用，延長了橫梁和立柱重要零件的壽命。
6、液壓站主要由油箱—管路、油泵—電機組、閥控系統、補液系統、冷卻系統等組成。

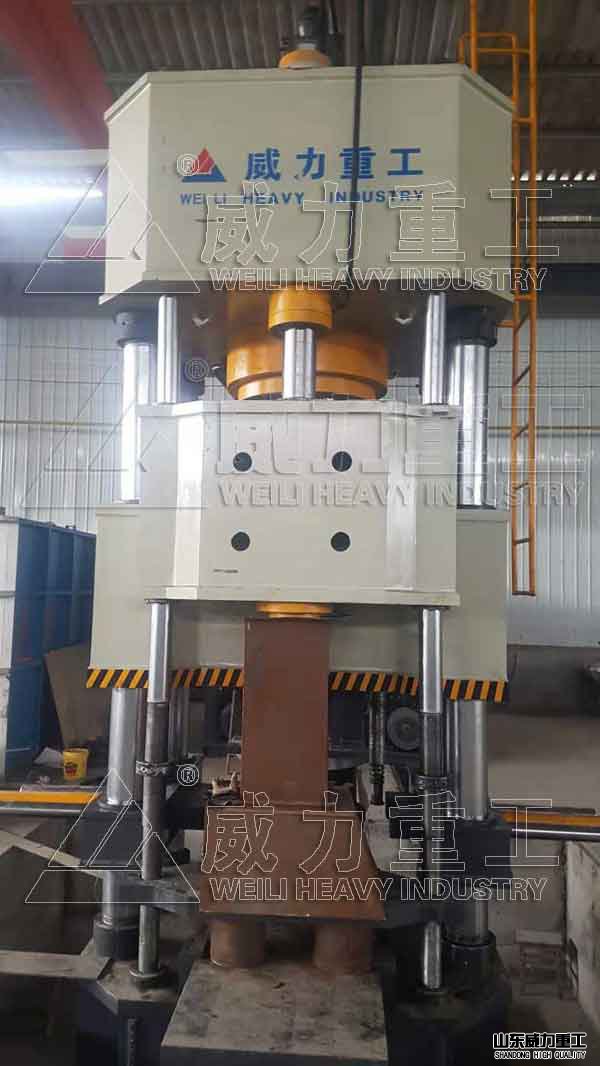

1200噸四柱式法蘭鍛造油壓機
