石墨匣缽的用途、特點(diǎn)：
磷酸鐵鋰電池的正極材料是磷酸鐵鋰電池的重要組成部分，現(xiàn)在磷酸鐵鋰電池正極材料的生產(chǎn)工藝普遍采用高溫?zé)Y(jié)法，批量生產(chǎn)磷酸鐵鋰電池正極材料使用最為廣泛的容器是匣缽。而石墨匣缽由于具有良好的抗腐蝕性、導(dǎo)熱性、耐高溫性和良好的力學(xué)性能，被廣泛用于磷酸鐵鋰、石墨等粉體材料的燒結(jié)。

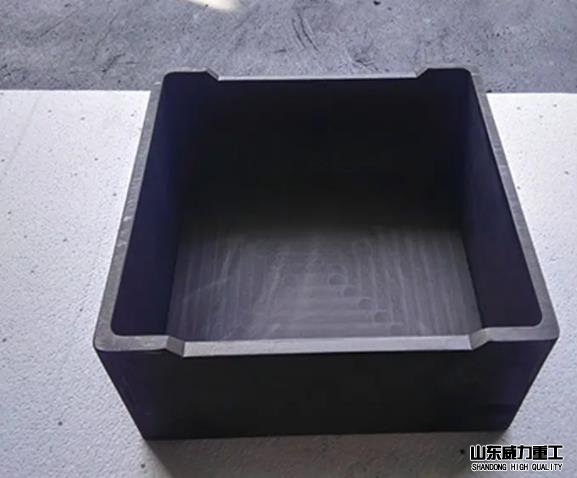

石墨匣缽
石墨匣缽的生產(chǎn)工藝方法：
1、掏挖匣缽，以等靜壓高純石墨塊體為原料，采用掏挖工藝，將芯料掏出，再機(jī)械加工制備成匣缽，該石墨匣砵生產(chǎn)工藝的原材料利用率極低(小于20％)，產(chǎn)生大量的廢料，且產(chǎn)能嚴(yán)重受制于高純石墨原材料，無(wú)法滿足近年來(lái)新能源行業(yè)爆炸式增長(zhǎng)帶來(lái)的需求；
2、是以石墨粉體和石油焦為主要原料，在模具中施加高壓成型，然后高溫炭化制備的匣缽，這類匣缽生產(chǎn)設(shè)備投入大、生產(chǎn)效率低、成品率低，且由于該法成型的材料在高溫下熱應(yīng)力較大，抗折強(qiáng)度、斷裂強(qiáng)度等指標(biāo)都有所降低。
在模具中通過(guò)油壓機(jī)高壓壓制成型的石墨匣缽的方法被目前，很多企業(yè)認(rèn)可。這也是為什么近期石墨匣缽油壓機(jī)市場(chǎng)需求量大的原因。山東威力重工可根據(jù)客戶的工藝需求設(shè)計(jì)定做需要的匣缽油壓機(jī)，常用有315噸、500噸、630噸、800噸、1000噸、1250噸等。其中，800噸石墨匣缽油壓機(jī)公司車間正在進(jìn)行加班生產(chǎn)，客戶一次定做兩臺(tái)，機(jī)器設(shè)備產(chǎn)量高，速度快，精密度高，使用壽命長(zhǎng)，是目前生產(chǎn)制造匣缽的理想設(shè)備，一機(jī)多用，更換模具，還可壓制不同樣式、材質(zhì)的匣缽產(chǎn)品。
石墨匣缽壓制工藝方法：
1、配方：先將高純石墨粉（400目）和瀝青粉（200目）酮基粘結(jié)劑，纖維素按照100比15比6比5的比例，充分?jǐn)噭颍?/span>
2、加熱混捏：然后加熱進(jìn)行混捏，混捏好以后，
3、新型匣缽液壓機(jī)模壓：模壓放入800噸石墨匣缽油壓機(jī)進(jìn)行模壓成型成型，雙向加壓；
4、脫模：利用脫模梁，完美脫模；
5、烘干：脫模后進(jìn)行烘干，烘干后硬度能達(dá)到40；
6、瀝青浸漬：然后放入瀝青浸漬罐中，進(jìn)行浸漬，溫度220度，先負(fù)壓一個(gè)小時(shí)，然后加壓10兆帕一個(gè)小時(shí)；
7、焙燒和石墨化：刮掉瀝青溶液殘留，進(jìn)行焙燒石墨化，加入石墨化催化劑，使焙燒和石墨化一次完成，起始溫度200度，使纖維素碳化，然后300度，使瀝青進(jìn)入結(jié)焦環(huán)節(jié)，然后升溫，使瀝青完全結(jié)焦碳化，然后升溫到1600度，使石墨化催化劑開(kāi)始活化，讓瀝青質(zhì)碳低溫石墨化；
8、完成石墨碳化，得到成品：石墨匣缽一般10㎜厚，石墨化時(shí)間達(dá)到30個(gè)小時(shí)就基本完成了石墨化過(guò)程，然后緩慢降溫到300度以下，就燒制完成了；
800噸石墨匣缽油壓機(jī)壓制成型步驟：
S1：開(kāi)啟電動(dòng)機(jī)、高壓泵，打開(kāi)電液換向閥左側(cè)油路，高壓油進(jìn)入主缸上腔，同時(shí)開(kāi)啟電磁換向閥，使800噸石墨匣缽油壓機(jī)滑塊快速下滑；
S2：關(guān)閉電磁換向閥，800噸石墨匣缽油壓機(jī)主缸下腔內(nèi)的油液通過(guò)壓力閥流回油箱，滑塊緩慢下滑壓制；
S3：壓制完成后關(guān)閉電液換向閥左側(cè)油路，高壓油直接通過(guò)溢流閥流回油箱；
S4：開(kāi)啟球閥，打開(kāi)電液換向閥右側(cè)油路，高壓油一部分進(jìn)入主缸下腔，另一部分高壓油進(jìn)入充液閥，使800噸石墨匣缽油壓機(jī)主缸上腔內(nèi)的油液通過(guò)充液閥卸荷，滑塊回程；
S5：關(guān)閉電液換向閥右側(cè)油路，關(guān)閉高壓泵、電動(dòng)機(jī)。
